컴퓨터는 전원환경이 좋은 곳에서 신뢰성이 높아집니다.
원인도 모르게 발생되는 SYSTEM ERROR!
예기치 못한 순간정전으로 사라진 DATA!
NPi UPS가 안전하게 지켜드립니다.

COMATCH GREEN DMi UPS!
UPS의 표준은 NPi UPS로부터 시작됩니다.

npi.33

NPi UPS는

  • On Line Double Conversion 방식으로 제작되는 UPS입니다.
  • NPi UPS는 한강기전의 표준규격으로 제작되는 제품으로써 당사에서 생산하는 UPS 중 가장 표준이 되는 제품입니다.
  • UPS로써 꼭 갖추어야 될 기본적인 특성과 기능을 탑재한 제품으로써 UPS를 사용하고 관리하는데 매우 간단하고 경제적인 제품입니다.
  • 입력전원은 단상 또는 삼상을 수전할 수 있도록 제작(고객지정)합니다. 출력전원은 단상 전용입니다.

On Line Double Conversion UPS의 계통도

  • 평상시에는 녹색 Line을 따라 전원이 출력에 공급됩니다.
    입력(AC)을 수전하여 AC를 DC로 (Converter) 변환한 다음 이를 다시 DC를 AC로(Inverter) 변환시켜 Filter를 한 후 양질의 전원을 자동절체스위치(Static switch)를 거쳐 출력으로 송전합니다.
    동시에 충전장치는 AC를 DC로 변환시켜 축전지(DC)를 충전합니다.
  • 정전시에는 청색 Line을 따라 전원이 출력에 공급됩니다.
    정전이 되면 축전지(DC) 전원을 AC로 (Inverter)변환시켜 양질의 전원으로 Filter를 한 다음 자동절체스위치(Static switch)를 거쳐 출력으로 무순산 송전합니다.
    입력이 다시 수전되면 평상시대로 무순단 원상복귀 합니다.
  • 고장시에는 적색 Line을 따라 전원이 출력에 공급됩니다.
    UPS에 문제가 발생되면 1차적으로 자동절체스위치(Static switch)에 의해 한전 전원으로 자동 바이패스 되어 출력으로 한전 전원을 중단없이 송전하며 고장이 제거되거나 문제가 해결되면 자동으로 원상복귀 합니다.
  • 비상시에는 수동절체로 갈색 Line을 따라 전원이 출력에 공급됩니다.
    자동절체스위치(자동바이패스)가 고장 나면 수동으로 절체시켜 출력에 한전 전원을 공급힙니다.
ups.circuit
operating room with X-ray medical scan.

NPi UPS의 특징

  • NPi UPS는 가장 경제적이면서도 이상적인 UPS를 추구합니다.
  • 최첨단 IGBT 소자를 사용하여 제품의 특성이 매우 우수합니다.
  • High Technology PWM 방식으로 설계되어 신뢰성이 높습니다.
  • 정현파 On Line System으로 항상 양질의 전원을 공급합니다.
  • 스위칭주파수가 고주파로 설계 제작되어 제품의 질이 우수합니다.
  • 전자파 검사를 통과한 제품으로 안심하고 사용할 수가 있습니다.
  • 절체스위치가 반도체인 Static Switch로 설계 제작되어 무순단 절체시 돌입전류에 의한 문제점이나 절체에 의한 소음이 없습니다.
  • 자동 By-pass 스위치와 수동 By-pass 스위치가 이중으로 구성되어 있습니다.
    축전지를 보호하는 기능이 매우 우수합니다.
  • 저소음 및 소형 경량으로 좁은 공간에 설치가 용이 합니다.

COMATCH GREEN UPS Display Panel

  • COMATCH GREEN Display Panel로 UPS운영이 매우 간단하고 편리합니다.
  • LCD화면을 통하여 UPS의 모든 정보를 쉽게 파악할 수가 있습니다.
  • UPS의 동작 상태가 계통도와 LED로 표시되어 상태확인이 용이합니다.
  • Display Panel은 용량 및 Model에 따라 모양이 다를 수 있습니다.
display_esi800

npi.21.2

NPi UPS의 원격관리 System

  • 컴퓨터는 현재 사용중인 컴퓨터를 그대로 사용합니다.
  • 네트워크는 현재 사용중인 것을 그대로 사용합니다.
  • 고객은 IP만 제공하면 됩니다.
  • NPi UPS 용 SNMP 및 Software는 한강기전에서 제공합니다.
  • UPS의 모든 관리가 TCP/IP 네트워크상에서 LAN을 기반으로 실시간에 이루어지므로 기능과 성능이 매우 뛰어납니다. 특시 UPS에 대한 모든 정보가 그래픽으로 표시되어 관리자의 관리효율을 최적화 할 수 있습니다.

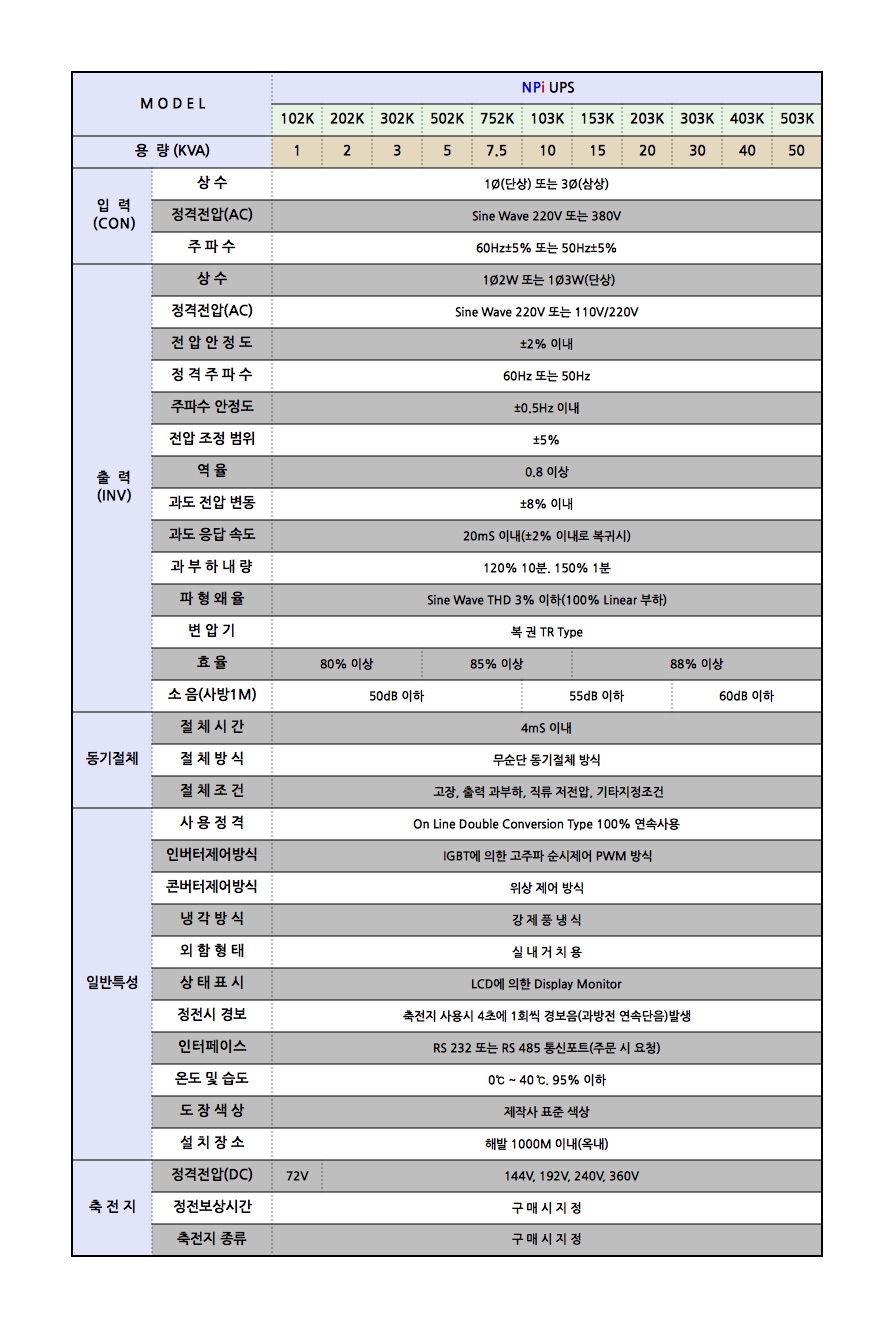

한강기전.표12
한강기전.표13
